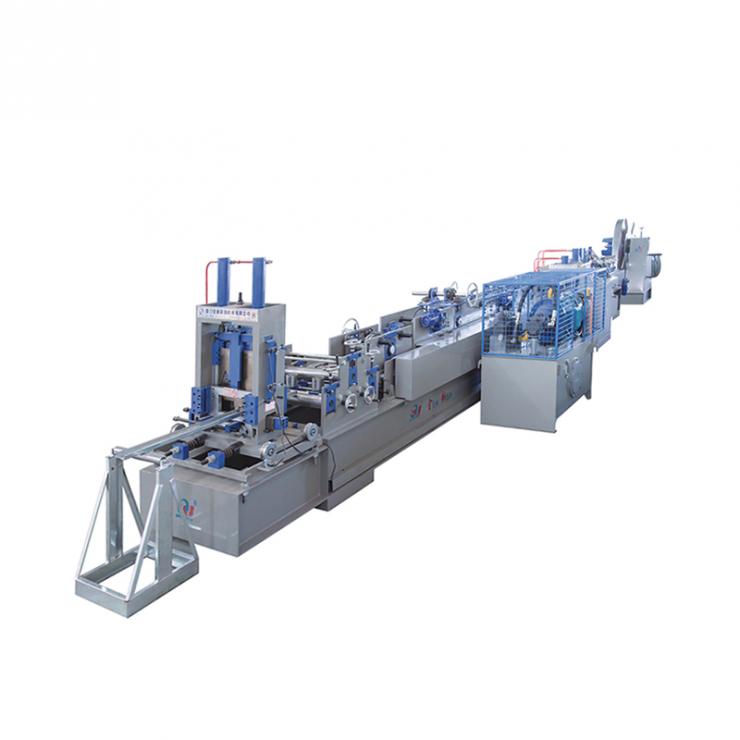

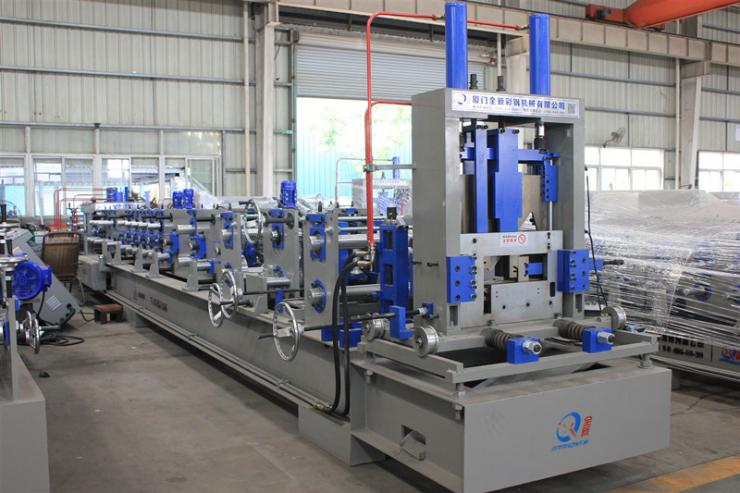

Máy cán tôn chữ C

Ưu điểm của máy cán tôn chữ C tự động:

1. Tự động thay đổi kích thước khác nhau trong một phút mà không cần thay đổi con lăn hoặc miếng đệm.

2. Thiết kế sau khi cắt, không lo bị xoắn và loe do thiết kế trước khi cắt.

3. Với hệ thống điều khiển bằng máy tính dễ vận hành, tiết kiệm thời gian và chi phí.

4. Có thể lựa chọn hệ thống cắt sau hoặc cắt trực tiếp.

Chúng tôi là nhà máy đầu tiên và duy nhất có Dây chuyền hoàn thiện nướng để xử lý các phụ tùng thay thế.

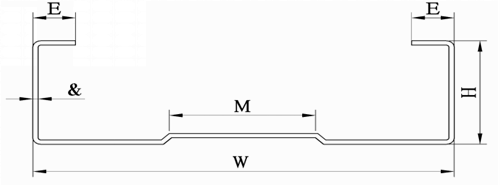

Bản vẽ mặt cắt:

Thông số kỹ thuật sản phẩm:

Các tính năng chính:

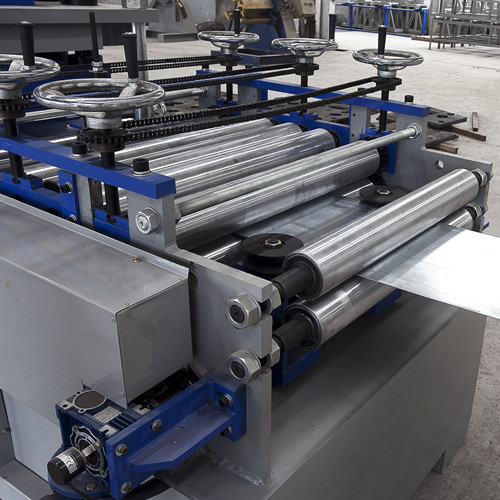

1. Bộ dẫn vật liệu nạp và thiết bị cân bằng

Hai con lăn (một con lăn lên và một con lăn xuống) để dẫn vật liệu và 5 con lăn (2 con lăn lên và 3 con lăn xuống) để nắn thẳng. Đường kính trục và vật rắn = φ 110mm

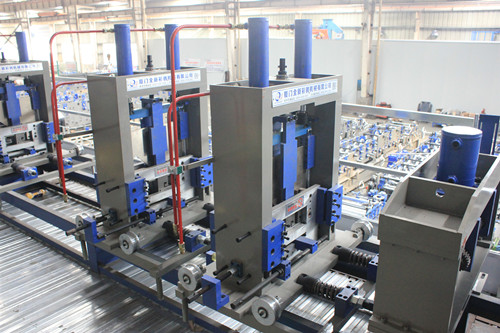

2. Hệ thống đục lỗ trước
Với 3 xi-lanh (một xi-lanh cho lỗ đơn và 2 xi-lanh cho lỗ kép.)
Ngoài ra, có thể sản xuất nhiều bộ đục lỗ hơn theo yêu cầu của khách hàng.

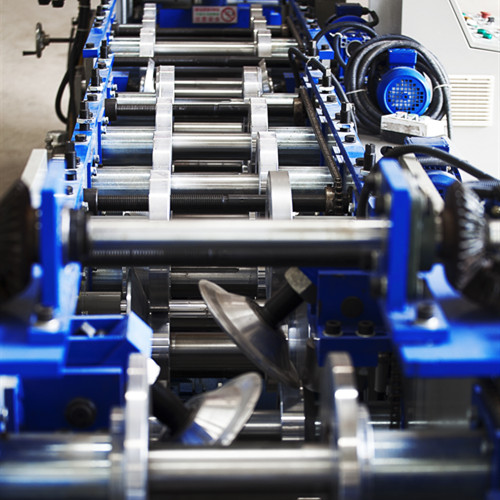

3. Con lăn và trục máy xà gồ C
Tất cả các con lăn được sản xuất từ thép chịu lực GCr15, gia công chính xác, phủ Crom cứng;
Trục được sản xuất từ thép #45 hoặc Gcr15 tùy chọn,

Đường kính trục chính = φ90/75mm, được xử lý tôi và ram

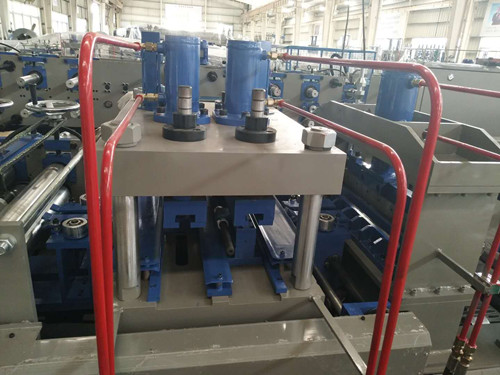

4. Hệ thống cắt sau máy xà gồ C:
Không cần thay đổi dao cắt cho các kích thước khác nhau; Thay đổi thông số kỹ thuật không giới hạn về chiều cao và chiều rộng đáy;
Lưỡi cắt được làm bằng thép khuôn chất lượng cao Cr12 đã qua xử lý nhiệt
Khung dao cắt được làm từ thép tấm 30mm chất lượng cao bằng phương pháp hàn

5. Hệ thống điều khiển

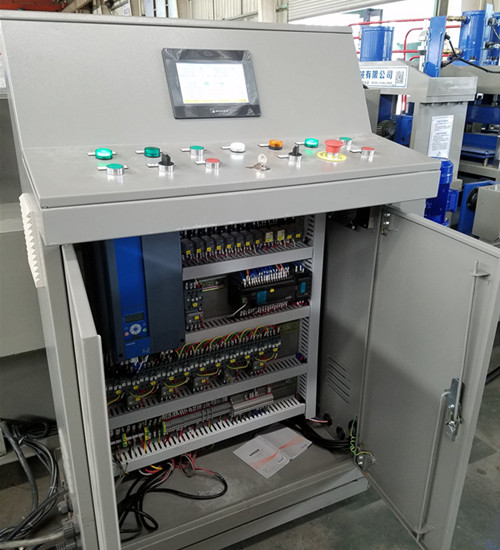

Hộp điều khiển máy xà gồ C
(Thương hiệu màn hình cảm ứng: WEINVIEW, Thương hiệu biến tần: Phần Lan VOCAN/Đài Loan DELTA/ALPHA, Thương hiệu bộ mã hóa: Nhật Bản Koyo/OMRON)

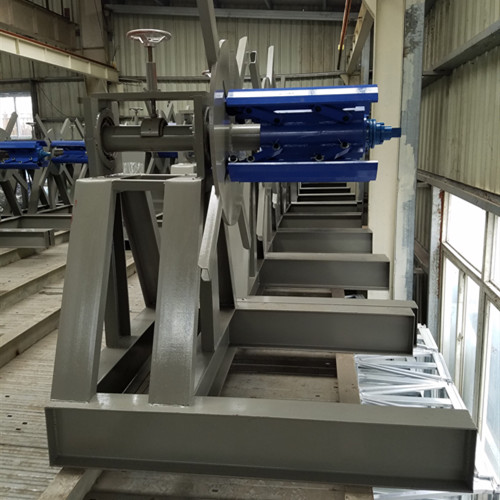

6. Máy tháo cuộn
Máy tháo cuộn xà gồ C
Một bộ tháo cuộn thủ công, Không cần nguồn điện, điều khiển thủ công độ co ngót bên trong của cuộn thép và dừng lại
Chiều rộng cấp liệu tối đa: 500mm, phạm vi ID cuộn dây 470mm±30mm

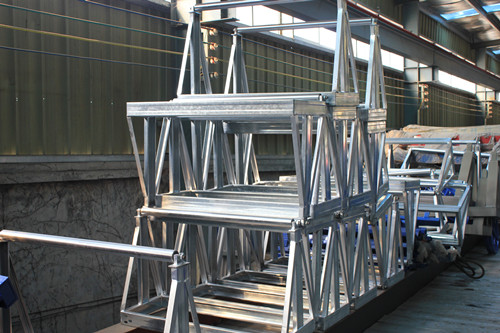

7. Giá đỡ thoát xà gồ C
Không có nguồn điện, ba đơn vị
