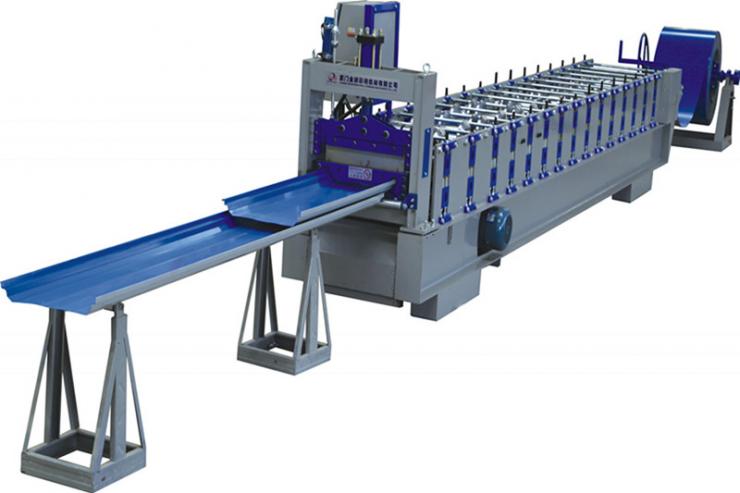

Máy tạo hình tấm ghép ẩn

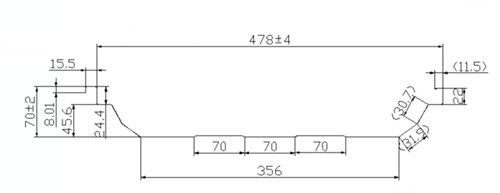

Bản vẽ mặt cắt

Thông số kỹ thuật chính:

Các bộ phận máy móc
1. Máy cắt tấm lợp mái
Máy cắt sơ bộ có bộ phận dẫn vật liệu có thể cân bằng vật liệu và tránh lãng phí vật liệu.

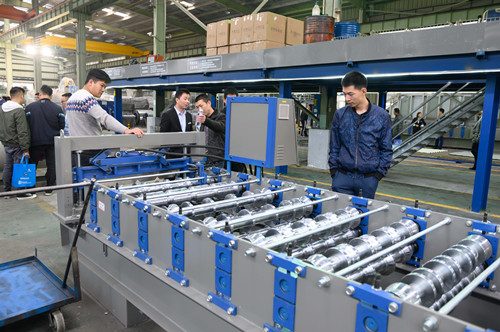

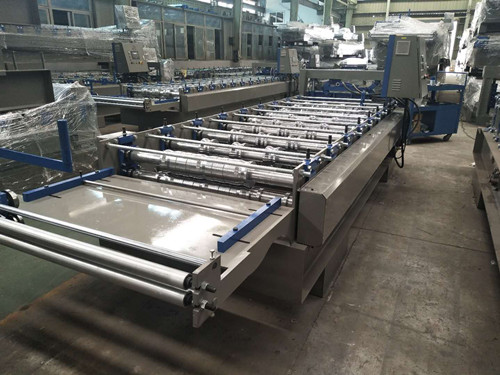

2. Máy lăn tấm lợp mái
Con lăn được sản xuất từ thép 45# chất lượng cao, máy tiện CNC, xử lý nhiệt.
Và lớp phủ đen hoặc mạ crôm cứng là lựa chọn dành cho bạn.
Thân máy được chế tạo bằng thép loại H400# bằng phương pháp hàn.

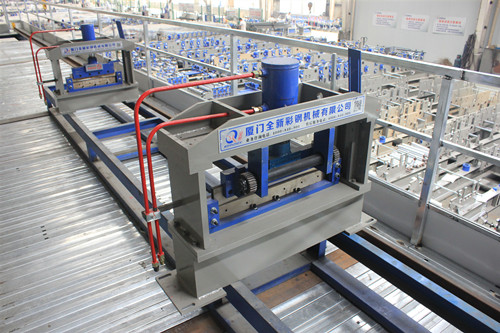

3. Máy cắt trụ tấm lợp mái
Được làm bằng thép khuôn chất lượng cao Cr12 với quá trình xử lý nhiệt
Khung dao cắt được làm từ thép tấm 20mm chất lượng cao bằng phương pháp hàn
Động cơ thủy lực: 3.0KW
Phạm vi áp suất thủy lực: 1-16Mpa

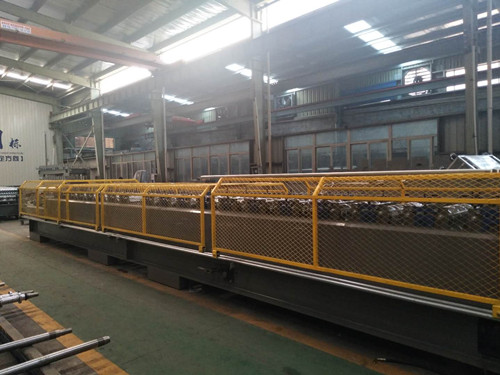

4. Vỏ bảo vệ máy tấm mái

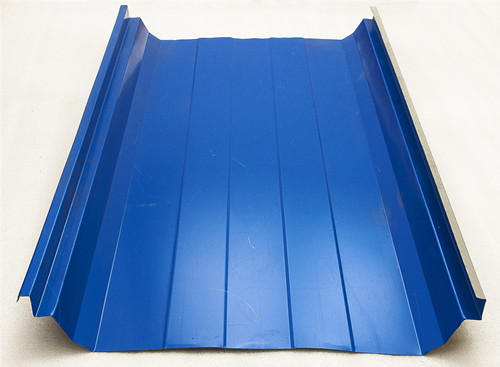

5.Triển lãm sản phẩm

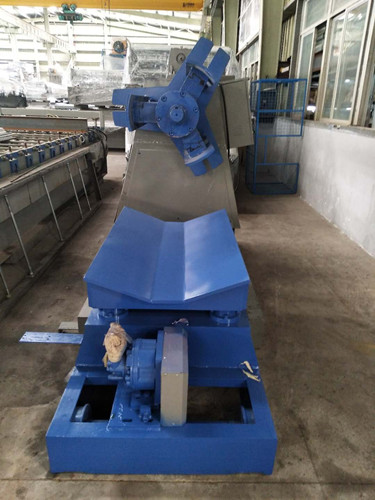

6. Máy tháo cuộn
Một bộ dụng cụ tháo dầu thủ công
Kiểm soát thủ công độ co ngót lỗ khoan bên trong của cuộn thép và dừng lại, Không có điện
Chiều rộng cấp liệu tối đa: 1200mm, phạm vi đường kính cuộn dây 508mm ±3

Có tùy chọn tháo cuộn thủy lực

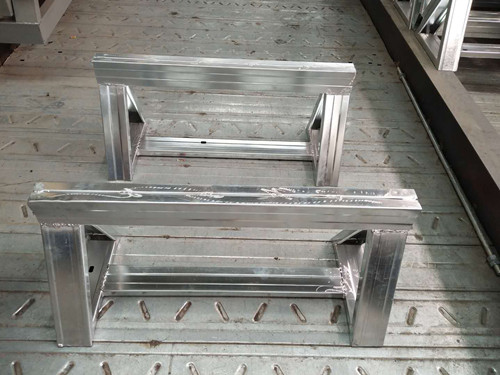

7. Giá đỡ thoát
Không có nguồn điện, ba đơn vị
